스타터 키트의 부품들을 조합해 램프를 만들어 보아요.
부품들을 다양한 방식으로 조합하여 사용하는 법을 배워요.
전구의 종류와 LED 전구의 장점을 알아 보아요.
치즈 스틱에 스위치, 로터리 퍼텐쇼미터, RGB LED, 케이블을 연결하여 스위치로
전원을 켰다 끄고, 로터리 퍼텐쇼미터로 밝기를 조절하는 램프를 만들어요.

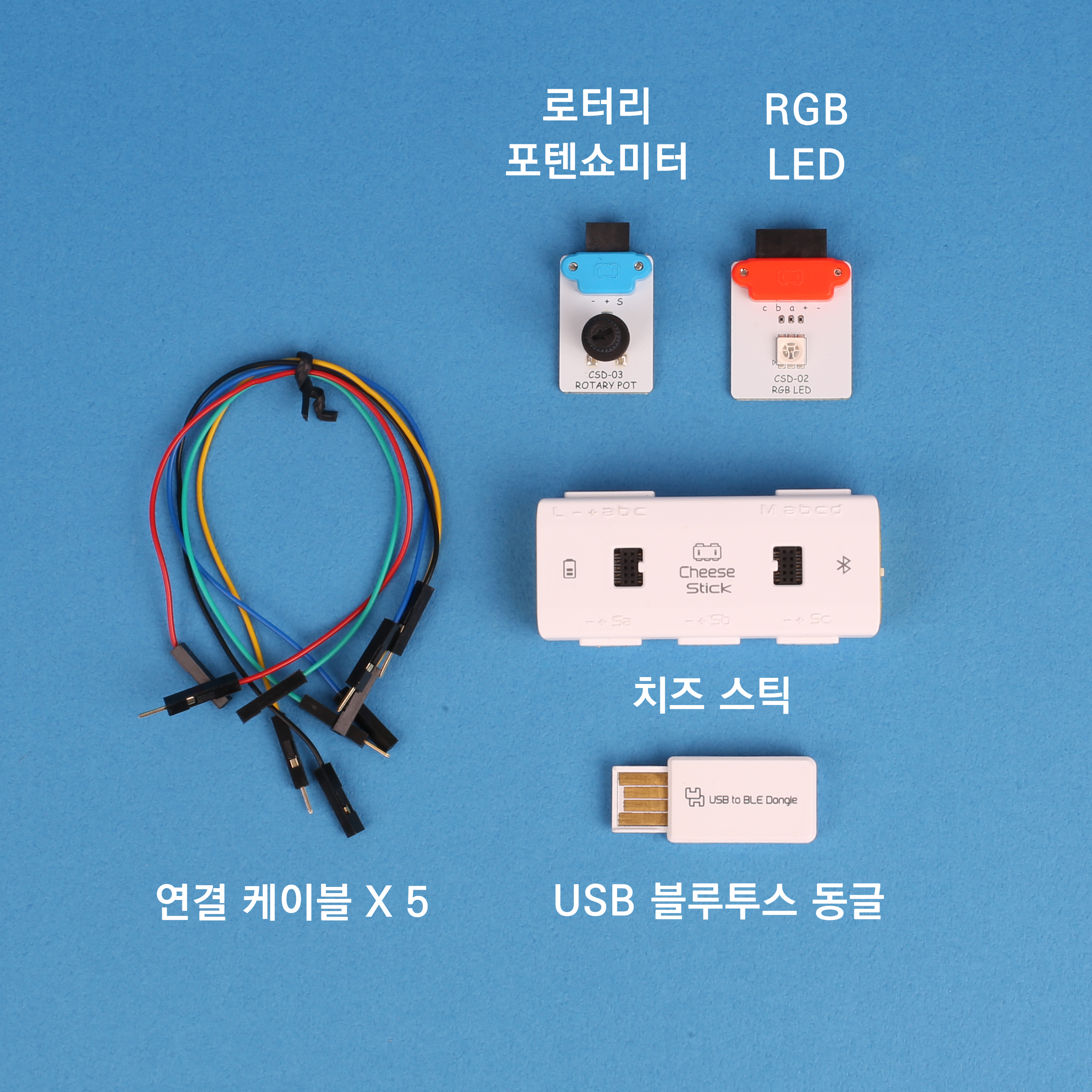

부품을 준비해 주세요.
| 필요 재료 | 수량 |
|---|---|
| 치즈 스틱 본체 | 1개 |
| RGB LED | 1개 |
| 연결 케이블 | 5개 |
| USB 동글 | 1개 |
| 컴퓨터 | 1대 (로봇 코딩 소프트웨어 설치 필요) |
| 딸기 도안 | 가위 | 펀치 |
| 풀 | 리본 또는 실 |
하드웨어를 준비해요.
1. 딸기 도안을 인쇄해 모양대로 오려줍니다. 도안은 우측 상단의 활동 도안 다운로드 버튼을 클릭해 다운로드 받으세요.
2. 딸기 도안을 붙일 때 모양을 잡기 쉽도록 점선을 따라 접어줍니다.
3. 빗금이 처진 부분에 풀을 칠합니다.
4. 딸기 모양이 될 수 있도록 접착 면을 꼼꼼히 붙이고 말린 뒤 펀치로 동그란 부분들을 뚫습니다.
5. 구멍을 뚫은 부분으로 리본이나 실을 넣어줍니다.
6. 양쪽 구멍으로 나온 실들을 모아 꼭지에 있는 구멍으로 통과시키고 리본을 묶어 고정합니다.

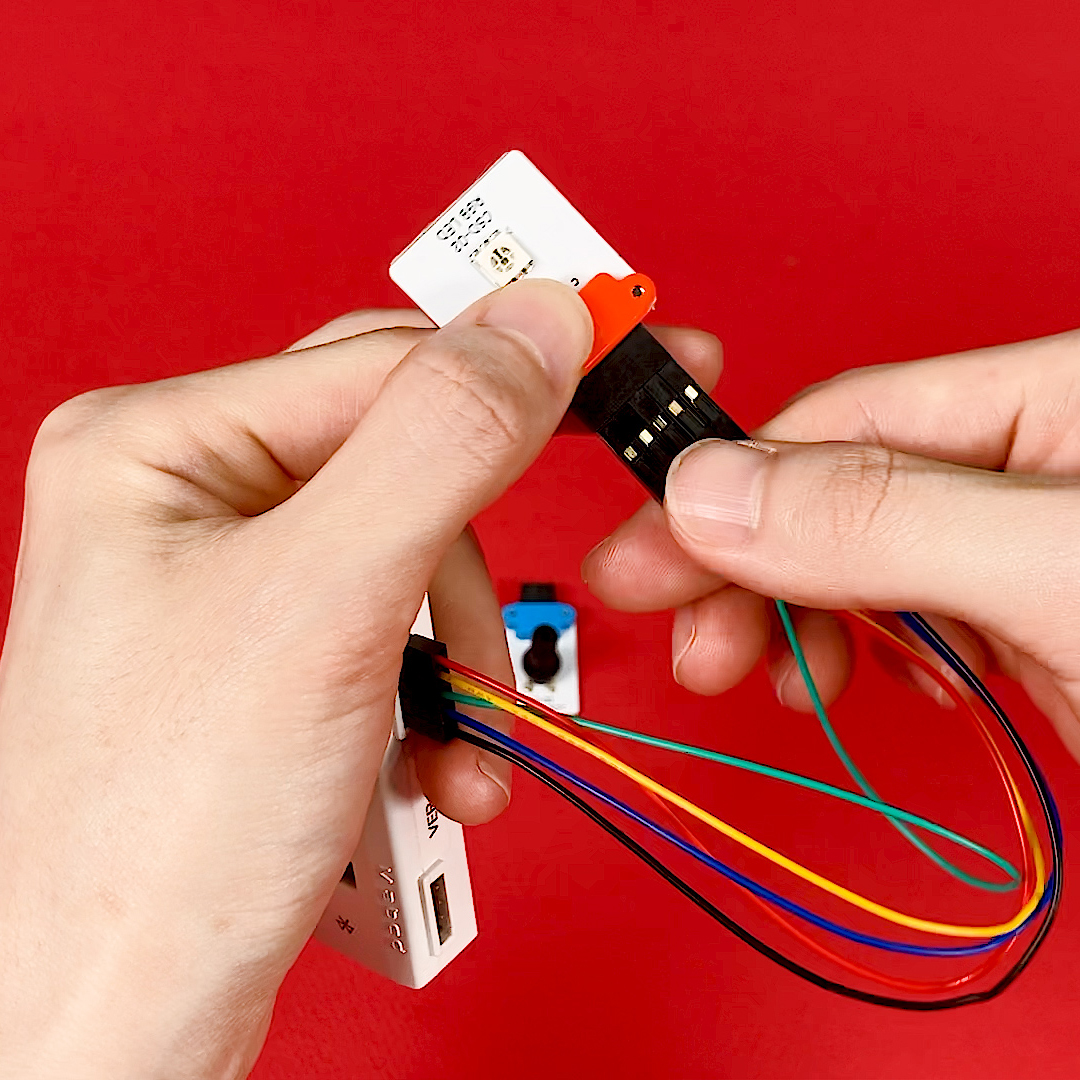

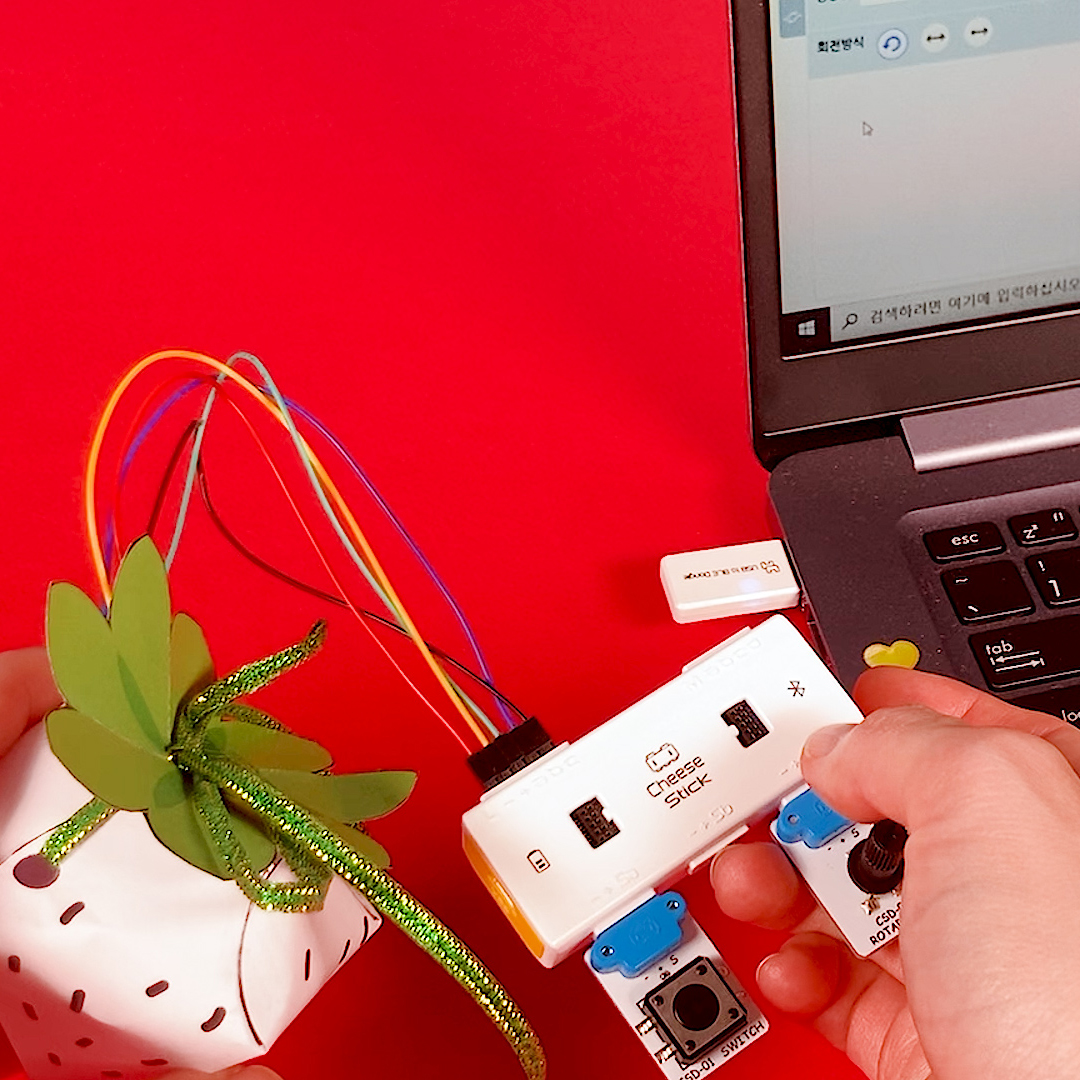

7. 연결 케이블을 이용해 치즈 스틱의 L포트와 RGB LED를 연결합니다.
이 때 케이블의 순서를 맞춰서 꽂아주세요.

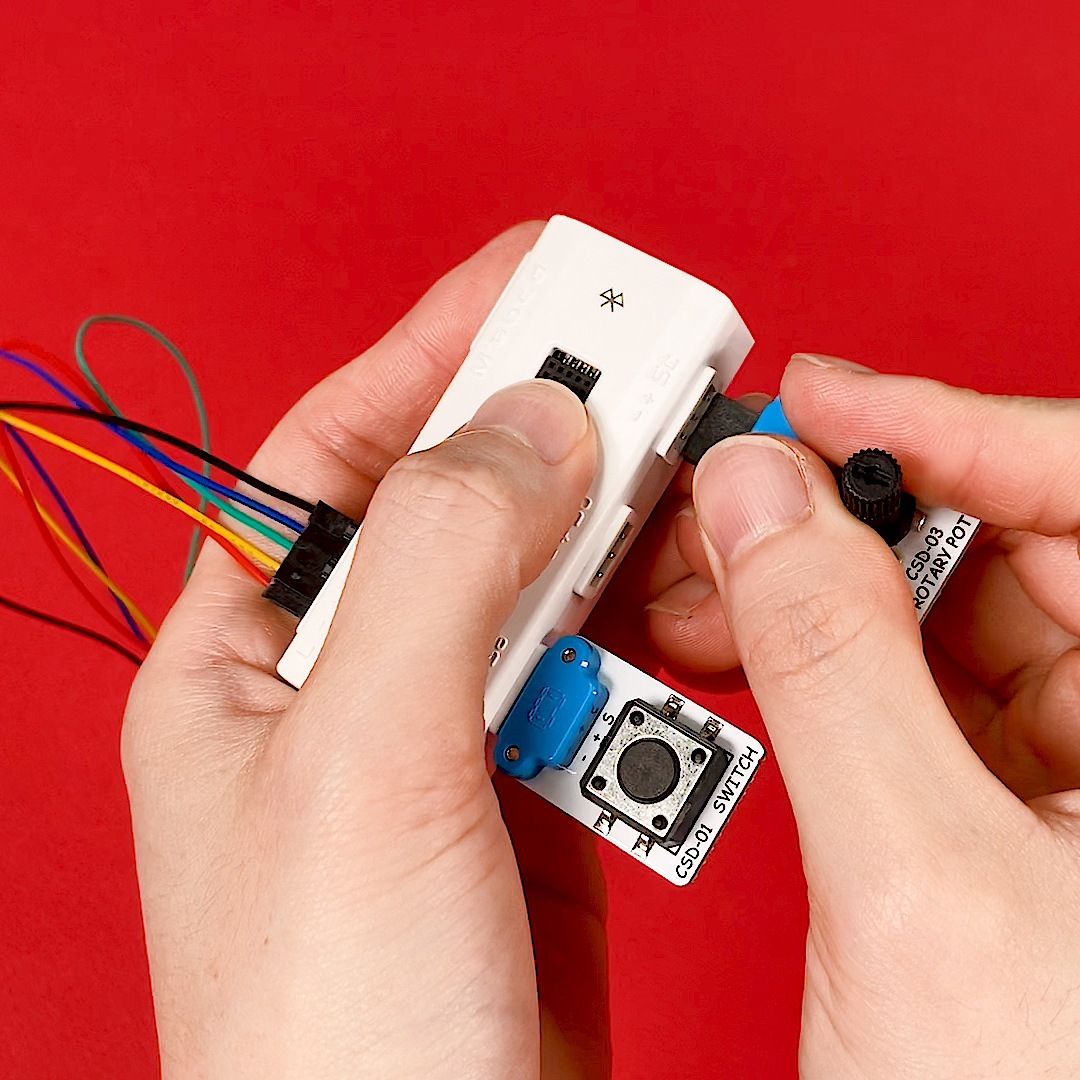

8. 스위치는 Sa포트, 로터리 퍼텐쇼미터는 Sc 포트에 연결합니다.

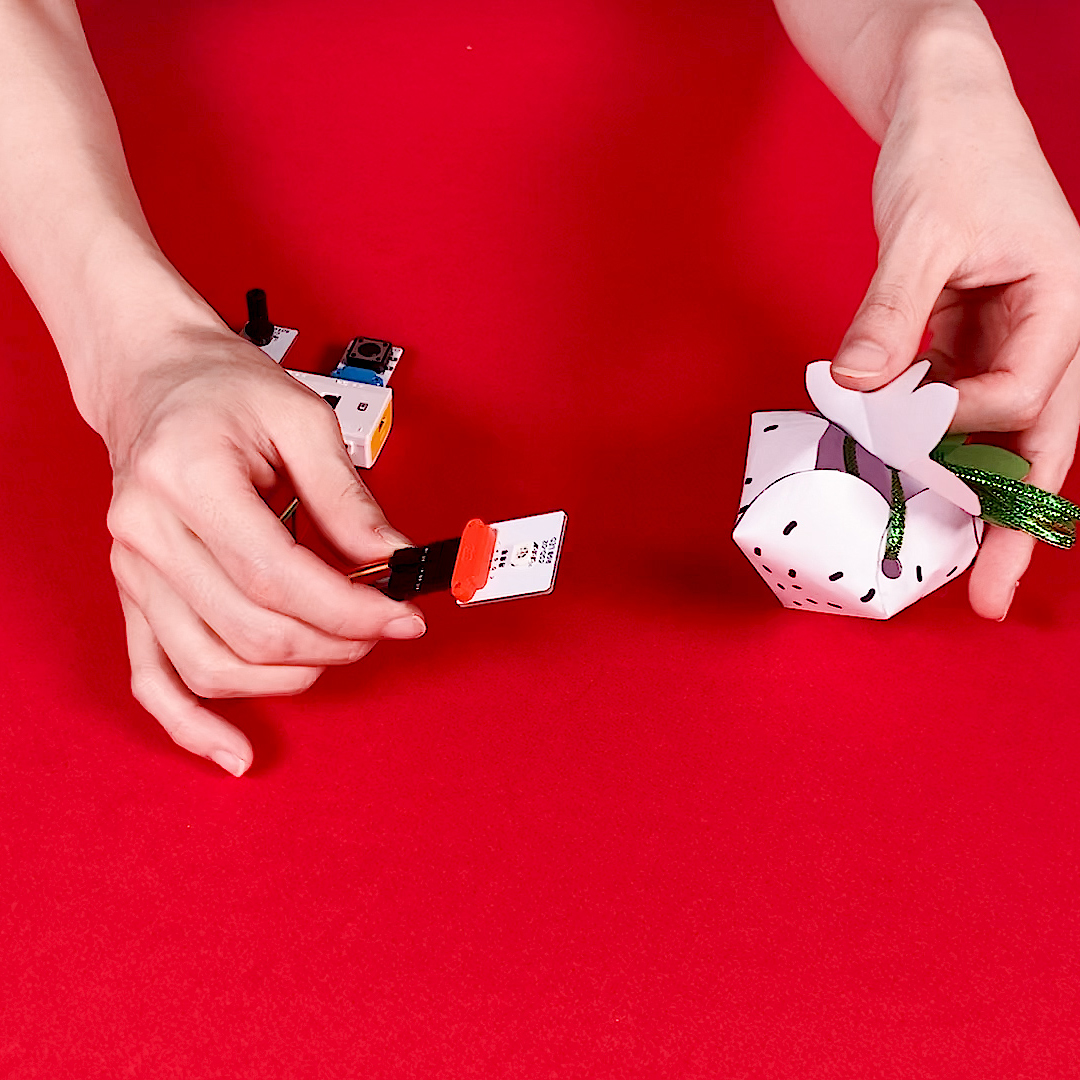

9. 꼭지를 살짝 들어 RGB LED를 딸기 속에 넣습니다.
10. 컴퓨터 USB 포트에 USB 동글을 꽂은 후 치즈 스틱 본체의 전원을 켜 페어링 하세요.
11. 로봇 코딩 소프트웨어를 실행한 후 프로그래밍 할 프로그램을 선택해 주세요.
12. 자, 이제 프로그램을 시작합니다!
코딩을 해요.
관련 분야
코딩을 시작하기 전 전구에 대해 먼저 알아보아요!
에디슨이 백열전구를 발명한 후 우리는 밤에도 빛을 활용해 다양한 활동을 할 수 있게 되었습니다.
그 후 형광등이 나왔고, 오늘 저희가 주로 사용하는 LED전구도 만들어졌습니다.
특히 LED 전구는 기존 전구보다 빛을 내는 방식이 효율적이고 적은 열이 발생해 더욱 오래 사용할 수 있습니다.
코딩 하기
스위치로 전원, 로터리 퍼텐쇼미터로 밝기를 조절하는 램프를 만들어 봅시다.
1. 코딩에 사용할 속성을 추가합니다.
스위치의 버튼으로 ‘LED를 켰다 껐다’ 할 수 있도록 ON/OFF 신호를 추가합니다.
전원 값이 0과 1 사이에서 변할 수 있도록 하는 데 사용할 전원 변수를 추가합니다.
2. LED 밝기를 조절하는 코드를 작성합니다.
입력값을 정하고 전원 값이 ‘1’일 때 램프가 켜지는 코드를 작성합니다.
‘계속 반복하기’ 코드 안에 있는 블록으로 램프의 밝기를 조절합니다.
색상 변경하기
램프의 LED 색을 바꾸고 싶을 때는 아래의 그림을 참고하여 R, G, B값을 변경합니다.
RGB 중 두 값을 동시에 조절하여 더욱 다양한 색으로도 표현할 수 있습니다.
예를 들어 R값과 B값만 변경할 경우 보라색이 나타납니다.

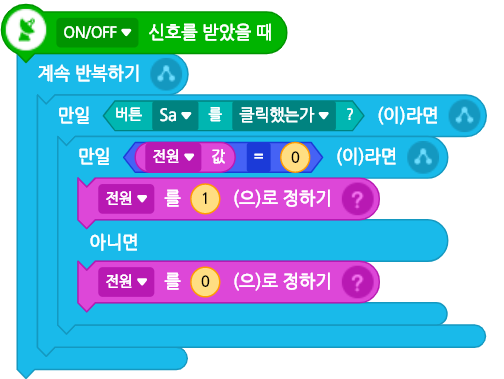

3. 전원값을 조절하는 코드를 작성합니다.
두 가지 코드를 완성했다면 이제 나만의 딸기 램프를 켜고 꺼 보아요!
응용하기
R, G, B값을 모두 다르게 지정하여 나만의 색으로 램프를 켜 보아요.
딸기 외에 다른 과일 모양 램프도 직접 만들어요.
스타터 키트의 부품들을 다른 방식으로 조합하여 여러 가지 새로운 방법으로 활용해 보아요.
